LLOYD试验机锂电池隔膜拉伸强度试验操作方法

测试设备：LLOYD LS5型材料试验机

测试样品：锂离子电池用隔膜

测试结果：拉伸强度，断裂延伸率

测试标准：GB/T36363-2018 锂离子电池用聚烯烃隔膜 6.5.1

测试辅具：LLOYD气动单杠式拉伸辅具

测试钳口：橡胶面钳口片

操作步骤：

1- 双击NEXYGEN Plus主程序图标，打开软件，点击“创建一批新试验"

2- 在弹“基础设置"中，选择试验方向为“拉伸"；取消“使用预载/应力"选项；设置自动清零条件为“载荷和伸长"；勾选“测试结束时返回机器零位"。

3-在“试验"窗口中，点击“+"号以打开下拉菜单，在菜单中选择“趋向极限"趋向极限设置包含两个设置条件，双击可更改试验极限值和测试速度值。将测试速度设定为250mm/min，将极限值设为常规拉伸力以上的力，如：50N。

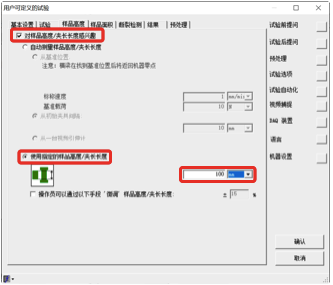

4-在“样品高度"标签栏选择“使用指定的样品高度/夹长长度"，将值设定为100mm

5-在“样品面积"标签内，输入样品的宽度与厚度。

6-在“断裂检测"标签内，勾选“当样品断裂时停止试验"

7-在“结果"标签栏中，选择“拉伸强度"，“断裂时的百分比总伸长量"，以及其他需要的测试结果。

全部设置完成后，点击测试标签右下角的“确认"键，返回试验界面。

8-试验主机端夹持好测试样品后，点击软件“开始"键，即可自动开始测试。

9-当前测试结束后，点击“新建"即可进入下一测试的准备界面。

完成！
